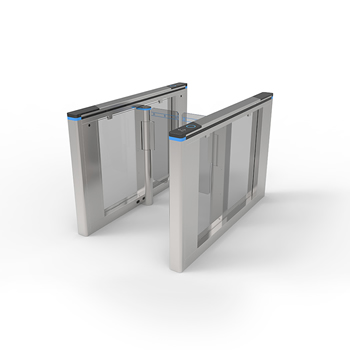

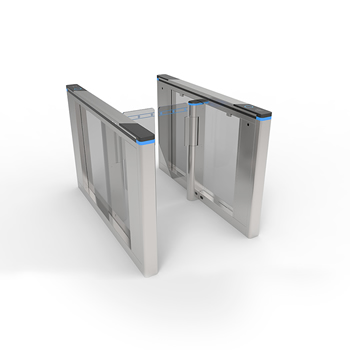

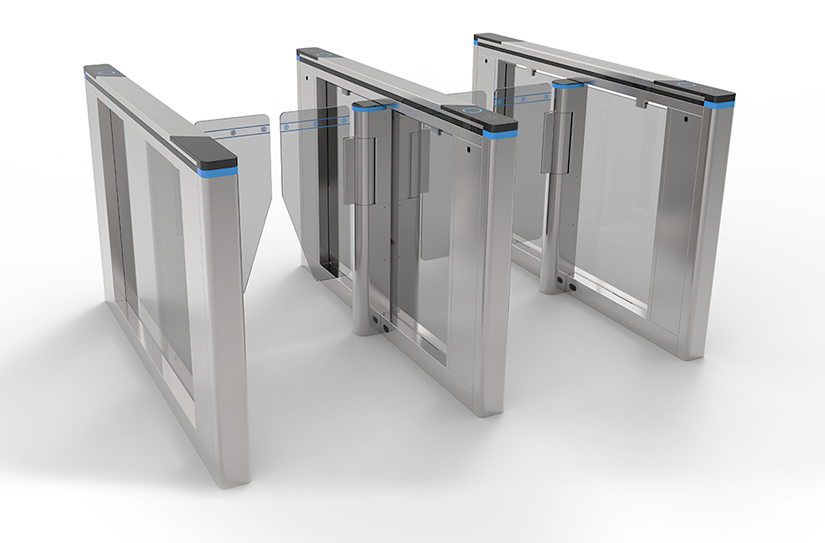

高端速通門閘機圖片

　　高端速通門產品功能參數：

　　1.采用標準速通門機芯，被強行推開或撞開后可實現自動復位，保護機芯的同時避免人工手動恢復。

　　2.整機主體1.5 304不銹鋼板材，機箱尺寸 1500*100*980mm。

　　3.纖薄的機身完全可以“四兩撥千斤”成為一些項目的控標點。

　　4.RGB三色炫彩燈條裝飾，使閘機光彩奪目。

　　5.標配6對紅外，通道標準寬≦600mm，擋板亞克力厚度10MM。


　　高檔速通門設備安裝：

　　(1)準備好安裝設備的工具(錘鉆，膨脹螺絲，活動扳手，內六角扳手一套，螺絲刀，電工膠，剪線嵌)并根據裝箱清單清點配件;

　　(2)明確系統組成和工作方式后，進行整體規劃，準備開始安裝;

　　(3)整好安裝設備的地基基面后，把設備排列放好;

　　(4)定好孔位后，鉆好孔，并預埋M12的地腳螺栓或膨脹螺栓;

　　(5)將強電電纜線和弱電電纜線分別用3/4″PVC線管穿好，并用水泥埋好相應的位置;

　　(6)將各機箱分別搬到相應的安裝位，先逐個對準地腳螺栓位;

　　(7)檢查系統組成和工作方式是否正確，檢查無誤后，再進行下步工作;

　　(8)打開機箱門，選其中一臺設備作為參考基準(最好選中間一臺作為參考基準)，將機座螺栓孔對準相應的地腳螺栓，并先預緊螺母;

　　(9)打開相鄰一臺機箱門，將機座螺栓孔對準地腳螺栓并對齊已定的基準設備，預緊螺母;若有多臺需安裝以此類推;

　　(10)參考接線圖，將電源線、控制線接好【閘機本身元器件連接控制板已經接好，只需找到帶線路板主機和相對應的通道副機---(有雙機芯的閘機可根據馬達等元器件是否組成同一通道來確定)】，用0.5MM聯機線(條件有限可用網線代替，但需使用雙股線)在接線柱(黑色柱子上有銅色螺絲)從上往下依次連接(導通為一體),根據現場需要然后在閘機板上SW1(進向開門)，SW2(出向開門)處接入無源開閘信號線各兩根，并接好系統保護地線;

　　(11)待狀態檢查和功能調試合格后，再擰緊地腳螺母。

　　2. 設備功能調試

　　(1)調試前準備：根據接線圖檢查電路接線,檢查電源接線及整個設備的其它接線正確.確認無誤后方可上電調試;設備的保護地一定要可靠接地，否則不允許使用。

　　(2)硬件配置：雙向翼閘為雙電眼;


　　產品保修條例：

　　購買產品的用戶，將得到以下保證：

　　1.一年免費保修服務，

　　2.三年成本維修服務，

　　3.終身免費技術支持服務。
