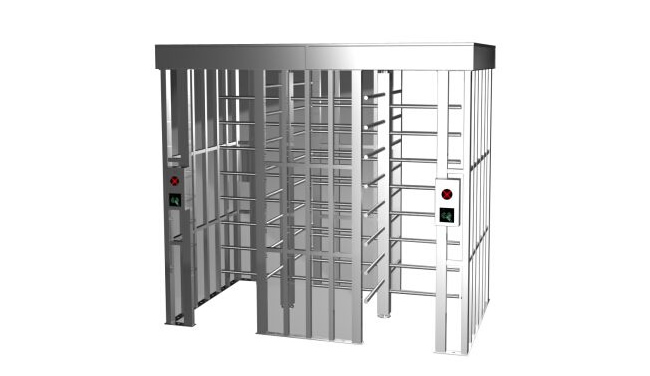

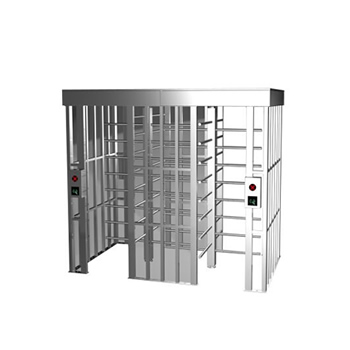

智能全高閘圖片


　　智能全高閘產品結構：

　　1.SUS304不銹鋼材料，護欄、圓管及頂蓋1.0mm，主軸2.0mm

       2.內部裝有防火線槽，布線規范整潔，更安全，易維護

　　3.電控部分裝有密封塑料盒子，防漏電，防凝露，防短路

　　4.足功率（24V,3A）開關電源，供電穩定

　　5.頂蓋亞克力四邊打密封玻璃膠，美觀且雙重防漏水、滲水

　　6.高端全高閘專用機芯，做工精密，運行平穩無噪音，使用壽命長

       7.標配液壓緩沖裝置，閘桿轉速可調節


　　四、 功能及特點

　　1.具有穩定可靠的機械鎖緊裝置，精密的機芯和具有特殊工藝的轉盤組合結構；

　　2.具有雙向通行功能，閘桿轉向分雙向和單向；

　　3.具有斷電開閘功能，在緊急情況下，十字門轉軸由鎖定切換到自由通行模式，行人可快速通 過，滿足消防通道要求；

　　4.行人讀有效卡后，若在系統規定時間內未通行時，系統將自動取消行人此次通行權限；

　　5.安裝雙向箭頭指示燈，提示通行狀態，可以通行或禁止通行；

　　6.控制板上帶有撥碼開關，通過算法調節通行延時時間，也可調成帶記憶模式，例如：刷五次 有效卡，過五個人；

　　7.反逆轉裝置功能阻止旋轉單元進行與原始方向相反的旋轉；

　　8.統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管 理；

　　9.整個系統運行平穩、噪音小；


　　五、 產品結構及工作原理圖

　　1.產品結構主要由機械系統和電控系統兩大部分組成。

　　2.機械系統結構：機箱作為載體其上安裝有讀寫器、方向指示燈等；機芯主要由主軸、電磁鐵、 齒狀凸輪、定位凸輪、限位開關、彈簧組成；

　　3.電控系統主要組成有：控制板、方形電磁鐵、限位開關、方向指示燈、空氣開關、電源等；

　　4.讀卡器（自備）：讀取卡上信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）；

　　5.控制板：產品的控制中心，它接收讀寫器或開關按鈕進出閘信號，并對這些信號進行邏斷和

　　處理后，再向方向指示燈、方形電磁鐵發出執行命令；

　　6.行程開關：控制閘門轉動的位置；


　　六、 系統工作原理

　　1.打開電源，5 秒后系統進入工作狀態；

　　2.讀卡器讀到有效卡時，蜂鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到 的信息進行判斷、處理，并向主控制板發出申請通過信號；

　　3.主控板接收到讀寫器或開關按鈕進出閘信息，并進行綜合判斷處理后，向電磁鐵發出有效控 制信號，使燈光轉為綠色通行標志，行人通過，閘桿轉動；

　　4.行人根據指示燈標志指示通過通道后，閘桿轉到 120°角度限位開關感應到位，給出到位信號， 轉軸鎖定；
