安裝注意事項如下：

　　請用戶在安裝防撞擺閘機前先閱讀本使用手冊；

　　必須按順序正確擺放閘機，每個通道左右閘門均應對齊；

　　若設備用于戶外，應在設備安裝處建立 100-200mm 高的水泥平臺以便隔潮，并安裝頂棚等防曬、防雨設施，接好系統保護地線 （電線和網線）；每條聯機網線需經過測試，請勿接錯線路以免燒壞保險絲或控制板；在檢查線路連接正確，沒有短路的情況下才能進行通電測試；安裝好設備后，必須經過狀態檢查功能測試合格后，方可投入使用。安裝過程中有異常現象請即時跟技術人員進行聯系解決。





　　閘機的安裝

　　1)準備好安裝設備的工具（錘鉆，膨脹螺絲，活動扳手，內六角扳手一套，螺絲刀，電工膠，剪線嵌，萬用表，網線測試儀）并根據裝箱清單清點配件并保管好；

　　2)通道數量組成、通道寬度、工作方式，然后在確定的安裝位置進行整體規劃，準備開始安裝；

　　3)整好安裝設備的地基基面后，把設備按順序排列(請務必按照機器上蓋內側字母提示按順序擺好：例大寫A1-A2-A3-A4一側，小寫a1-a2-a3-a4另一側，并確認對齊，否則會造成不便)

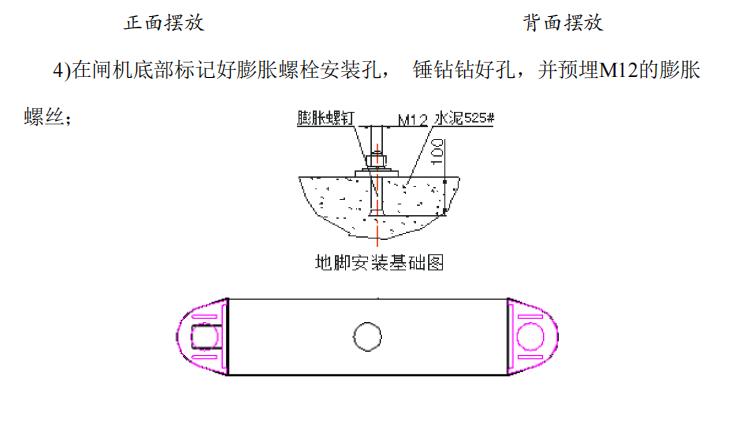

　　4)在閘機底部標記好膨脹螺栓安裝孔， 錘鉆鉆好孔，并預埋M12的膨脹螺絲；

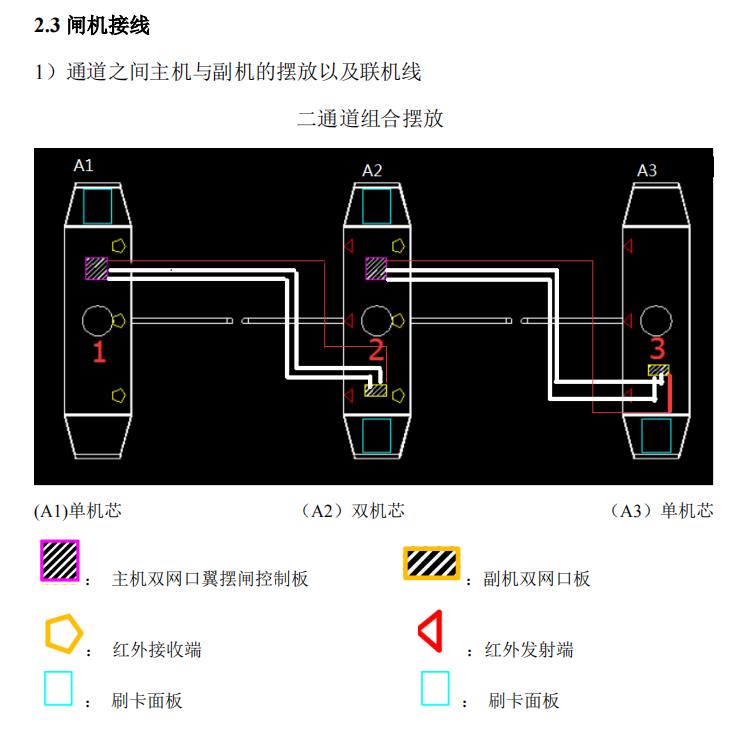

　　5)確定通道走線，挖開線管槽，放入管徑大小合適的PVC線管，每一個通道將一根AC220V電源線RVV3*1.5mm+兩根聯機超五類網線+電機線RVV2*1.0mm 一根+門禁網線(注意設備上裝有門禁或消費控制系統及其他控制系統的需根據現場實際情況鋪設相關的線材)分別用PVC線管穿好，參考布線以下雙通道翼閘、擺閘布線。

　　以上就是小編為大家準備的防撞擺閘安裝示意圖，希望可以幫到大家。不過每個廠家的閘機尺寸，控制板等結構都不同，當然安裝說明書是不能通用的。
